MCM系列測量光柵

...

特點：

◆安裝方便、靈活；
◆抗電磁、光干擾能力強；
◆抗振性強，防水、防塵性能優越；
◆可視化配置，使用方便；
◆測量精度高，范圍廣，具有交叉光束的光柵能夠提供更高的檢測精度；
◆即使2.5mm的光軸間距，也可達到3m的使用距離；
◆NPN、電流、電壓、RS485四種輸出類型；
◆可編程NPN輸出，配置輸出公式即可完成應用；
◆自定義模擬量電流、電壓輸出；
◆RS485輸出，支持自定義和MODBUS-RTU協議；
◆配合強大的上位機配置軟件，輕松應對各種工業場所的應用；
◆通過上位機軟件仿真功能，可快速了解光柵功能；
◆配置數據可保存在本地計算機；
◆光束可屏蔽功能，使用更加便捷；
◆具有暫停功能和遮光記錄保持功能，測量更加智能。

技術參數：

光軸間距	1.25mm (2.5mm交叉)	2.5mm	5mm	10mm	20mm
通光距離	3m	3m	3m	5m	5m
最小檢出物	3.2mm	5mm	7.5mm	20mm	30mm
單邊誤差	±0.625mm	±1.25mm	±2.5mm	±5mm	±10mm
掃描周期	80us×光束數+7ms
工作電源	DC12V~24V
工作電流	<200mA
負載電流	<200mA
防護等級	IP65
工作溫度	–10°C ~ +55°C
環境濕度	20°C, RH ≤95%
抗光干擾	10000Lux (入射角≥5°)
抗振動	頻率:10-55Hz, 振幅:0.35mm
抗沖擊	10g, 16ms, X,Y,Z軸，每軸1000次

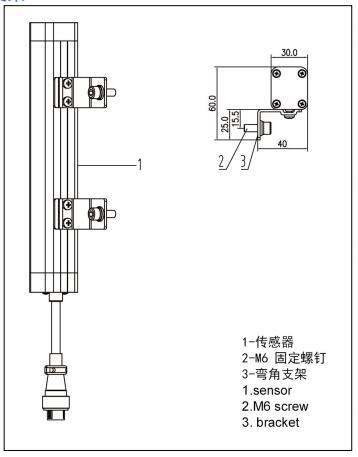

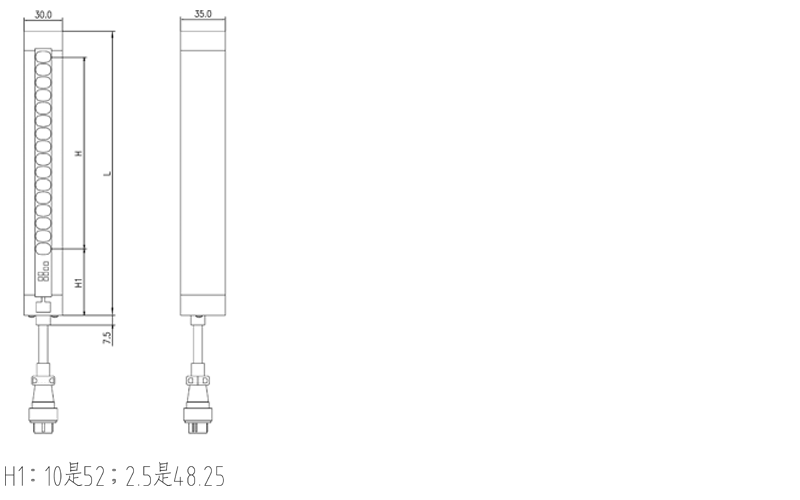

選型表：

光軸間距1.25mm(2.5mm交叉)				光軸間距10mm
型號	光束數	測量高度	L	型號	光束數	測量高度	L
MCM-1P25-157P5	127	157.5	223	MCM-10-150	16	150	223
MCM-1P25-237P5	191	237.5	303	MCM-10-230	24	230	303
光軸間距2.5mm（平行）				MCM-10-310	32	310	383
型號	光束數	測量高度	L	MCM-10-390	40	390	463
MCM-2P5-157P5	64	157.5	223	MCM-10-470	48	470	543
MCM-2P5-237P5	96	237.5	303	MCM-10-550	56	550	623
MCM-2P5-317P5	128	317.5	383	MCM-10-630	64	630	703
MCM-2P5-397P5	160	397.5	463	MCM-10-710	72	710	783
MCM-2P5-477P5	192	477.5	543	MCM-10-790	80	790	863
MCM-2P5-557P5	224	557.5	623	MCM-10-870	88	870	943
光軸間距5mm				MCM-10-950	96	950	1023
型號	光束數	測量高度	L	MCM-10-1030	104	1030	1103
MCM-5-155	32	155	223	MCM-10-1110	112	1110	1183
MCM-5-235	48	235	303	MCM-10-1190	120	1190	1263
MCM-5-315	64	315	383	MCM-10-1270	128	1270	1343
MCM-5-395	80	395	463	MCM-10-1350	136	1350	1423
MCM-5-475	96	475	543	MCM-10-1430	144	1430	1503
MCM-5-555	112	555	623	MCM-10-1510	152	1510	1583
MCM-5-635	128	635	703	MCM-10-1590	160	1590	1663
MCM-5-715	144	715	783	MCM-10-1670	168	1670	1743
MCM-5-795	160	795	863	MCM-10-1750	176	1750	1823
MCM-5-875	176	875	943	MCM-10-1830	184	1830	1903
MCM-5-955	192	955	1023	MCM-10-1910	192	1910	1983
MCM-5-1035	208	1035	1103	MCM-10-1990	200	1990	2063
MCM-5-1115	224	1115	1183	MCM-10-2070	208	2070	2143
MCM-5-1195	240	1195	1263	MCM-10-2150	216	2150	2223
?	?	?	?	MCM-10-2230	224	2230	2303
?	?	?	?	MCM-10-2310	232	2310	2383
?	?	?	?	MCM-10-2390	240	2390	2463
?	?	?	?	MCM-10-2470	248	2470	2543
?	?	?	?	?	?	?	?
光軸間距20mm				光軸間距20mm
型號	光束數	測量高度	L	型號	光束數	測量高度	L
MCM-20-140	8	140	223	MCM-20-2460	124	2460	2543
MCM-20-220	12	220	303	MCM-20-2540	128	2540	2623
MCM-20-300	16	300	383	MCM-20-2620	132	2620	2703
MCM-20-380	20	380	463	MCM-20-2700	136	2700	2783
MCM-20-460	24	460	543	MCM-20-2780	140	2780	2863
MCM-20-540	28	540	623	MCM-20-2860	144	2860	2943
MCM-20-620	32	620	703	MCM-20-2940	148	2940	3023
MCM-20-700	36	700	783	MCM-20-3020	152	3020	3103
MCM-20-780	40	780	863	?	?	?	?
MCM-20-860	44	860	943	?	?	?	?
MCM-20-940	48	940	1023	?	?	?	?
MCM-20-1020	52	1020	1103	?	?	?	?
MCM-20-1100	56	1100	1183	?	?	?	?
MCM-20-1180	60	1180	1263	?	?	?	?
MCM-20-1260	64	1260	1343	?	?	?	?
MCM-20-1340	68	1340	1423	?	?	?	?
MCM-20-1420	72	1420	1503	?	?	?	?
MCM-20-1500	76	1500	1583	?	?	?	?
MCM-20-1580	80	1580	1663	?	?	?	?
MCM-20-1660	84	1660	1743	?	?	?	?
MCM-20-1740	88	1740	1823	?	?	?	?
MCM-20-1820	92	1820	1903	?	?	?	?
MCM-20-1900	96	1900	1983	?	?	?	?
MCM-20-1980	100	1980	2063	?	?	?	?
MCM-20-2060	104	2060	2143	?	?	?	?
MCM-20-2140	108	2140	2223	?	?	?	?
MCM-20-2220	112	2220	2303	?	?	?	?
MCM-20-2300	116	2300	2383	?	?	?	?
MCM-20-2380	120	2380	2463	?	?	?	?
?	?	?	?	?	?	?
